Taśma perforowana jest wszechstronnym rozwiązaniem mocującym stosowanym w budownictwie, instalacjach HVAC, hydraulicznych i elektrycznych. Wybór odpowiedniej taśmy wymaga zrozumienia trzech kluczowych czynników: rozmiaru, grubości i nośności. Niniejszy przewodnik przeprowadzi Cię przez proces wyboru, aby zapewnić odpowiednie wsparcie i zgodność z wymogami Twojego projektu.
Czym jest taśma perforowana?
Taśma perforowana, zwana również perforowaną taśmą metalową lub taśmą do wieszania, to płaska taśma metalowa z równomiernie rozmieszczonymi otworami na całej długości. Otwory te umożliwiają elastyczne mocowanie za pomocą śrub, wkrętów lub gwoździ. Taśma służy do mocowania rur, przewodów, kanałów wentylacyjnych i elementów konstrukcyjnych do ścian, sufitów lub elementów szkieletu.
Kluczowe czynniki wyboru
1. Rozmiar i szerokość
Taśmy perforowane są dostępne w standardowych szerokościach od 3/4 cala do 2 cali, przy czym najczęściej stosowane w ogólnych zastosowaniach są taśmy o szerokości 1 cala i 1-1/4 cala.
Jak wybrać szerokość:
- Taśma 3/4 cala: Lekkie zastosowania, takie jak mocowanie małych przewodów lub lekkich rur (o średnicy poniżej 1 cala)
- Taśma 1-calowa: Standardowe zastosowanie w budynkach mieszkalnych i komercyjnych dla rur o średnicy do 2 cali.
- 1-1/4 cala i więcej: Zastosowania przemysłowe o dużej wytrzymałości, rury o większej średnicy (ponad 3 cale) lub sytuacje wymagające dodatkowego kontaktu z powierzchnią.
Szerokość powinna zapewniać odpowiedni kontakt zarówno z zabezpieczanym przedmiotem, jak i powierzchnią montażową. Ogólna zasada: szerokość taśmy powinna wynosić co najmniej połowę średnicy rury lub przewodu, który ma być podtrzymywany.
2. Grubość miernika

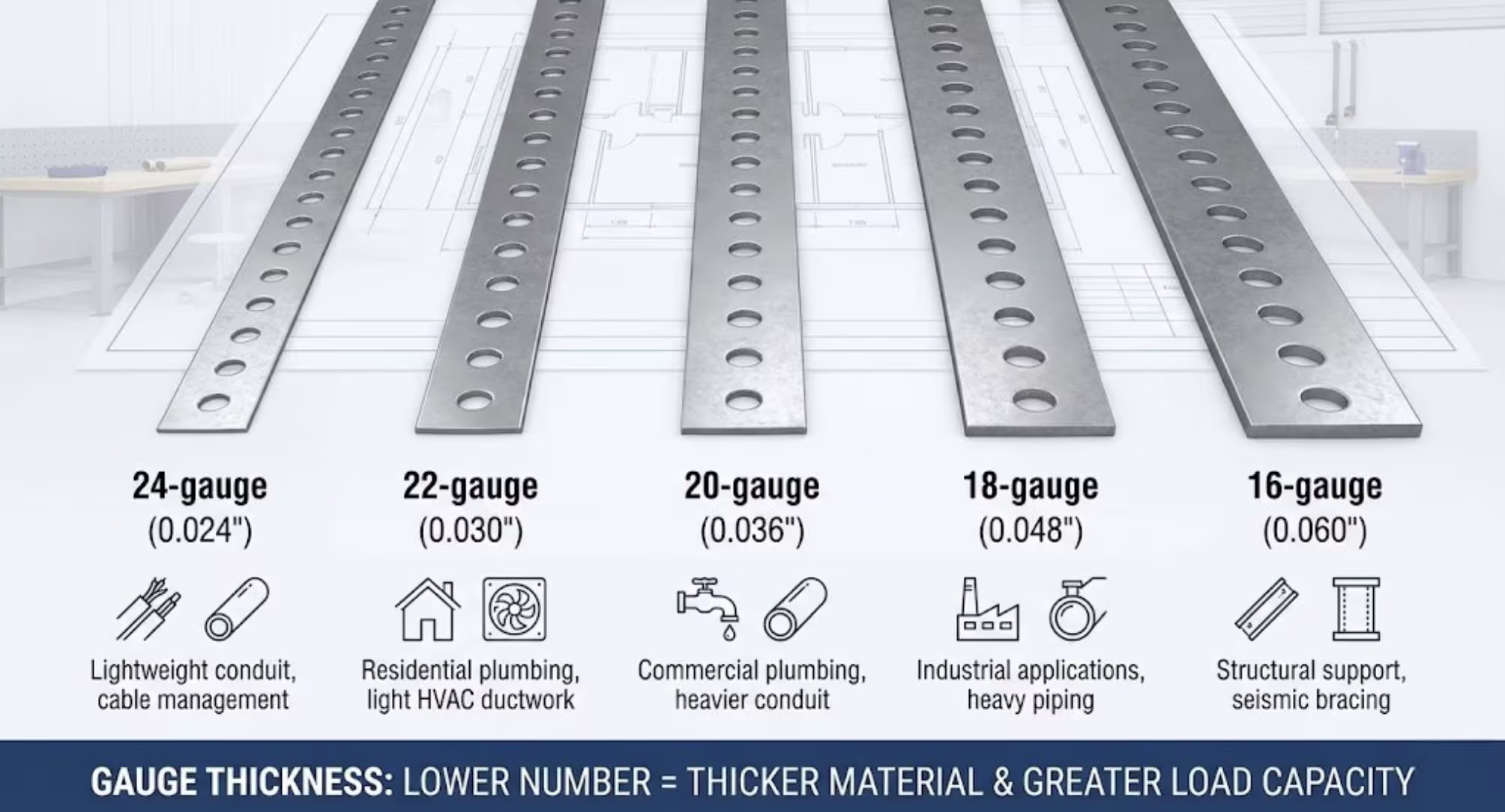

Grubość odnosi się do grubości metalu, przy czym niższe wartości oznaczają grubszy i mocniejszy materiał. Typowe grubości taśm perforowanych wynoszą od 24 (najcieńsza) do 12 (najgrubsza).
Standardowe zastosowania:
- 24-gauge (0,024 cala): Lekka instalacja elektryczna, zarządzanie okablowaniem
- 22-gauge (0,030 cala): Standardowa instalacja wodno-kanalizacyjna w budynkach mieszkalnych, lekkie przewody wentylacyjne HVAC
- 20-gauge (0,036 cala): Instalacje hydrauliczne w budynkach komercyjnych, cięższe przewody rurowe
- 18-gauge (0,048 cala): Zastosowania przemysłowe, ciężkie systemy rurowe
- 16 gauge i poniżej: Podparcie konstrukcyjne, wzmocnienie sejsmiczne, ekstremalne warunki obciążenia
Taśmy o większej grubości są droższe, ale zapewniają znacznie większą nośność i trwałość. Zawsze sprawdzaj lokalne przepisy budowlane, ponieważ wiele jurysdykcji określa minimalne wymagania dotyczące grubości taśm dla określonych zastosowań.
3. Nośność

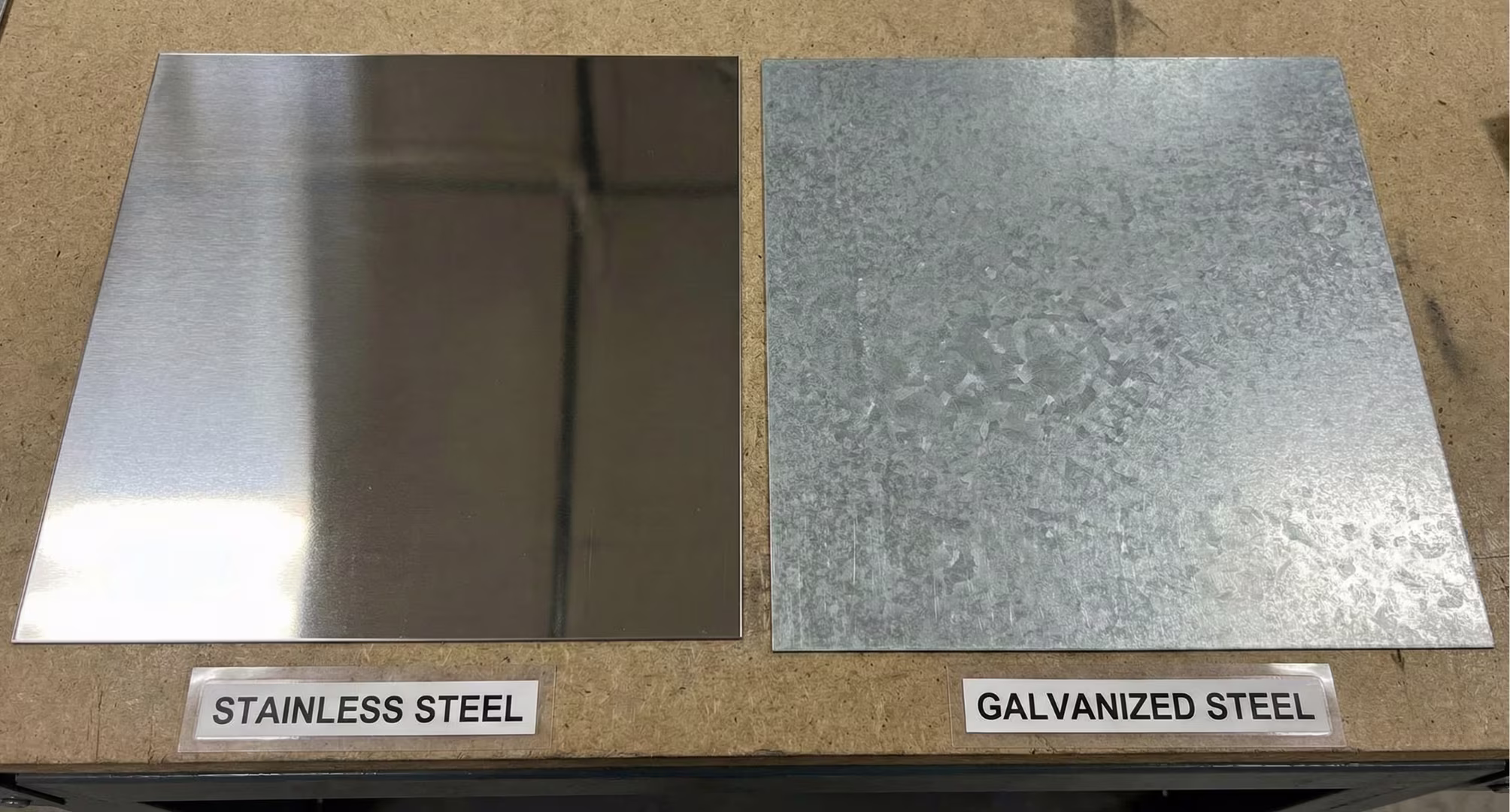

Wytrzymałość taśm perforowanych zależy zarówno od grubości, jak i składu materiału. Większość taśm jest produkowana ze stali ocynkowanej lub stali nierdzewnej.
Kwestie związane z wytrzymałością materiału:
- Stal ocynkowana: Standardowy wybór zapewniający dobrą odporność na korozję i wytrzymałość do zastosowań wewnętrznych i zewnętrznych w miejscach chronionych przed warunkami atmosferycznymi.
- Stal nierdzewna (304 lub 316): Doskonała odporność na korozję w środowiskach nadmorskich, chemicznych lub o wysokiej wilgotności; wyższa wytrzymałość na rozciąganie.
Oszacowanie nośności: Limity obciążenia roboczego różnią się w zależności od producenta, ale ogólne wytyczne obejmują:
- Ocynkowane, grubość 22: obciążenie robocze około 200–300 funtów
- Ocynkowane, grubość 20: obciążenie robocze około 400–500 funtów
- Ocynkowane, grubość 18: obciążenie robocze około 600–800 funtów
Zawsze sprawdzaj specyfikacje producenta, żeby poznać dokładne wartości obciążenia. Pamiętaj, że obciążenie robocze to zazwyczaj jedna piąta do jednej czwartej wytrzymałości na zerwanie, żeby zapewnić odpowiedni współczynnik bezpieczeństwa.
Przewodnik wyboru dla konkretnych zastosowań
Systemy HVAC
W przypadku przewodów wentylacyjnych i urządzeń wentylacyjnych należy stosować grubość co najmniej 22 w systemach mieszkaniowych i 20 w instalacjach komercyjnych. Odstępy między podporami nie powinny przekraczać 10 stóp w przypadku przewodów poziomych.
Instalacje wodno-kanalizacyjne
Rury wypełnione wodą są ciężkie. Należy stosować rury o grubości co najmniej 20 gauge dla rur o średnicy do 2 cali i 18 gauge dla rur większych. W przypadku instalacji ciepłej wody może być konieczne uwzględnienie dodatkowych czynników związanych z rozszerzalnością cieplną.
Przewód elektryczny
Należy przestrzegać wymagań Krajowego Kodeksu Elektrycznego (NEC), które zazwyczaj określają odstępy między podporami w zależności od typu przewodu. Przewody EMT mogą być zazwyczaj mocowane za pomocą taśm o grubości 24, natomiast przewody sztywne mogą wymagać taśm o grubości 22 lub większej.
Wzmocnienie sejsmiczne
Regiony narażone na trzęsienia ziemi wymagają szczególnej uwagi. Wiele jurysdykcji nakazuje stosowanie taśm o grubości 16 lub większej, z określonymi odstępami i metodami mocowania w przypadku kluczowych instalacji użytkowych.
Najlepsze praktyki dotyczące instalacji
- Odstępy: Punkty podparcia powinny być rozmieszczone zgodnie z wymogami przepisów, zazwyczaj co 4-10 stóp, w zależności od zastosowania i podpartego materiału.
- Załącznik: Użyj odpowiednich elementów mocujących do powierzchni montażowej. Beton wymaga kotew, drewniane ramy wymagają śrub lub gwoździ, a stalowe ramy wymagają śrub samowiercących.
- Napinanie: Opaski powinny być dobrze dopasowane, ale nie za mocno dokręcone. Zbyt mocne dokręcenie może spowodować odkształcenie rur lub powstanie punktów naprężeń, które prowadzą do uszkodzeń.
- Ochrona: W przypadku miedzi lub innych miękkich materiałów należy rozważyć zastosowanie wyściółki ochronnej między taśmą a rurą, aby zapobiec ścieraniu lub korozji galwanicznej.
Typowe błędy, których należy unikać
- Miernik niedopasowania rozmiaru: Użycie zbyt cienkiej taśmy do ładunku prowadzi do jej ugięcia, uszkodzenia lub naruszenia przepisów.
- Niewłaściwe odstępyPrzekroczenie maksymalnych odstępów między konserwacjami powoduje nadmierne obciążenie punktów mocowania.
- Niewłaściwy materiał: Stosowanie standardowych taśm ocynkowanych w środowiskach korozyjnych przyspiesza proces niszczenia.
- Niewłaściwe elementy mocujące: Mocność taśmy zależy od jej najsłabszego punktu — tanie lub nieodpowiednio dobrane elementy mocujące mogą zagrozić całemu systemowi.
Często zadawane pytania
1. Jakiej grubości taśmy perforowanej potrzebuję do rur o średnicy 2 cali?
W przypadku rur 2-calowych należy stosować co najmniej taśmy perforowane o grubości 20. Grubość ta zapewnia odpowiednią wytrzymałość rur wypełnionych wodą i spełnia większość wymagań przepisów budowlanych. W przypadku zastosowań komercyjnych lub przemysłowych z rurami 2-calowymi należy rozważyć zastosowanie taśm o grubości 18, aby zapewnić dodatkowy margines bezpieczeństwa i zgodność z bardziej rygorystycznymi przepisami.
2. W jakich odstępach należy rozmieszczać perforowane podpory taśmowe?
Rozstaw perforowanych wsporników taśmowych zależy od zastosowania. W przypadku poziomych instalacji hydraulicznych wsporniki należy rozmieszczać co maksymalnie 6–8 stóp. W przypadku przewodów wentylacyjnych i klimatyzacyjnych wsporniki należy rozmieszczać co 10 stóp. Rozstaw przewodów elektrycznych różni się w zależności od typu: przewody EMT wymagają wsporników co 10 stóp, natomiast przewody sztywne mogą mieć rozpiętość do 12 stóp. Zawsze należy sprawdzić wymagania dotyczące rozstawu w lokalnych przepisach budowlanych, ponieważ wymagania różnią się w zależności od jurysdykcji.
3. Jaka jest różnica między taśmą o grubości 22 a taśmą o grubości 20?
Różnica między taśmą o grubości 22 a 20 polega na grubości i nośności. Taśma o grubości 22 ma grubość 0,030 cala i nośność około 200-300 funtów, dzięki czemu nadaje się do instalacji hydraulicznych w budynkach mieszkalnych i lekkich systemów HVAC. Taśma o grubości 20 ma grubość 0,036 cala i nośność roboczą 400-500 funtów, dzięki czemu nadaje się do zastosowań komercyjnych i cięższych systemów rurowych. Grubsza taśma o grubości 20 kosztuje nieco więcej, ale zapewnia znacznie lepszą wydajność.
4. Czy mogę używać ocynkowanych taśm na zewnątrz?
Tak, można używać ocynkowanych taśm perforowanych na zewnątrz, ale z pewnymi ograniczeniami. Standardowe taśmy ocynkowane sprawdzają się dobrze w chronionych miejscach na zewnątrz, gdzie są minimalnie narażone na wilgoć. W obszarach przybrzeżnych, środowiskach o wysokiej wilgotności lub bezpośrednio narażonych na działanie czynników atmosferycznych należy zamiast tego używać taśm ze stali nierdzewnej (gatunek 304 lub 316). Stal nierdzewna jest znacznie bardziej odporna na korozję niż stal ocynkowana w trudnych warunkach zewnętrznych i zapobiega powstawaniu plam rdzy na powierzchniach budynków.
5. Jakiej wielkości taśmy potrzebuję do przewodów o średnicy 1 cala?
W przypadku przewodów rurowych o średnicy 1 cala należy stosować taśmy perforowane o szerokości 3/4 cala lub 1 cala i grubości co najmniej 24 gauge dla przewodów rurowych EMT (cienkich ścianek) lub 22 gauge dla przewodów rurowych sztywnych. Taśmy o szerokości 1 cala zapewniają lepszy kontakt z powierzchnią i większą stabilność niż taśmy węższe. Odstępy między podporami nie powinny przekraczać 10 stóp dla przewodów EMT. Jeśli przewód zawiera wiele zagięć lub podtrzymuje ciężkie wypełnienia kablowe, należy zwiększyć grubość taśmy do 22 gauge, aby uzyskać dodatkową wytrzymałość.
Wnioski
Wybór odpowiedniej taśmy perforowanej wymaga zrównoważenia wymagań dotyczących rozmiaru, grubości i wytrzymałości z konkretnymi potrzebami zastosowania i budżetem. W razie wątpliwości należy wybrać materiał o większej grubości — marginalna różnica w kosztach jest nieistotna w porównaniu z konsekwencjami awarii systemu lub naruszenia przepisów.
W przypadku zastosowań krytycznych lub pracy z nieznanymi materiałami należy skonsultować się z inżynierem budowlanym lub wykwalifikowanym specjalistą, aby upewnić się, że wybrane taśmy spełniają wszystkie wymagania dotyczące bezpieczeństwa i wydajności.
